Datos del producto:
Pago y Envío Términos:
|
Tipo: | transportador de correa inclinado | superficie: | plano y modelo |
---|---|---|---|
Materiales: | Caucho | Característica material: | resistente al calor |
Anchura de la correa: | 500/550/650/800/1000m m | Voltag: | 220/380/415V/440V |
Uso: | Transimission material | Garantía: | 12 Meses |
Alta luz: | portable conveyor systems,portable belt conveyor systems |

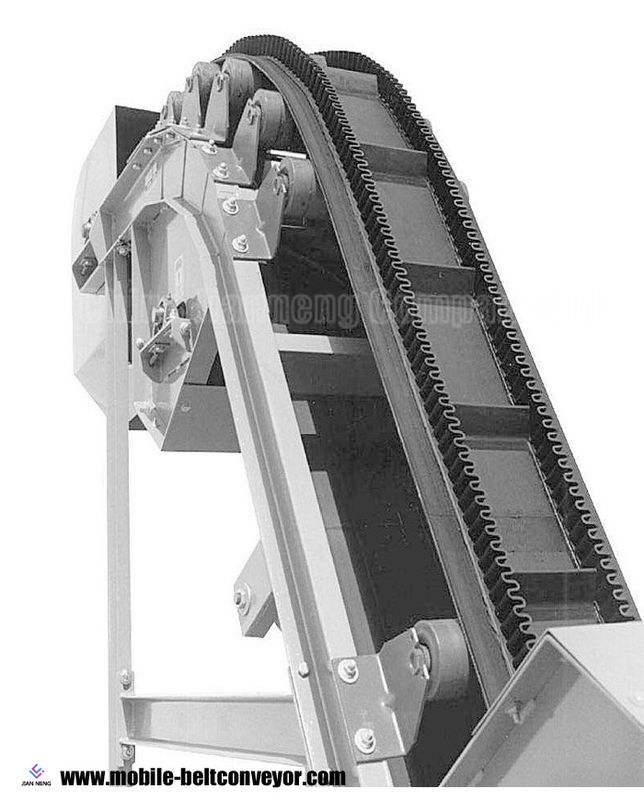

Sistema de transportador de correa acanalado grande del flanco de la capacidad de cargamento
Descripción del transportador de correa enlistonado flanco acanalado:
El transportador de correa enlistonado flanco es equipo de transporte continuo de materiales a granel flojos tales como coque, carbón, piedra caliza, arena y grava. Adopta la banda transportadora de alta calidad con el flanco acanalado y el bafle horizontal. Las correas del flanco se utilizan para transportar el material para arriba se inclinan. El flanco aumenta la capacidad de carga de la correa y evita que el producto caiga apagado los bordes de la correa. La vulcanización caliente proporciona una mayor adherencia 5x entre la correa y el flanco, eliminando la necesidad de empernar el flanco a la correa baja. La mayor adherencia también evita que el flanco la elevación y se separe de la correa baja, ampliando la vida de la correa.
Uso del transportador de correa enlistonado flanco acanalado:
Los sistemas de transportador de correa inclinados enlistonados flanco se utilizan principalmente en cenador, metalurgia, la explotación minera, la electricidad, el carbón, fundiciones, la construcción, la comida, trabajos del cemento, fertilizante, el etc.
Especificación - parámetro de Techincal:
Anchura de la correa (milímetro) |
Altura del flanco (milímetro) | Cantidad del transportador a ciertos ángulos Q (m3/h) | |||
30° | 45° | 60° | el 90° | ||
500 | 120 | 55 | 36 | 25 | 11 |
120 | 96 | 63 | 43 | 19 | |
650 | 160 | 119 | 83 | 58 | 25 |
160 | 156 | 109 | 76 | 33 | |
800 | 200 | 190 | 137 | 97 | 43 |
240 | 247 | 189 | 140 | 63 | |
1000 | 200 | 266 | 191 | 134 | 75 |
240 | 347 | 267 | 197 | 101 | |
1200 | 240 | 400 | 308 | 228 | 122 |
300 | 491 | 379 | 285 | 167 | |
1400 | 300 | 611 | 473 | 355 | 159 |
400 | 771 | 590 | 435 | 195 |
Ventajas ofrecidas:
coste de mantenimiento 1.low.
la capacidad del transporte 2.Large, y él puede evitar el material que se derrama effetely.
la correa 3.The puede facilitar el cambiar de horizontal a la transportación inclinada y de inclinado a la transportación horizontal.
4.It ahorra mucho el espacio mientras que permite el material que transporta en el grado 0-90.
el transportador de correa del flanco 5.The es ampliamente utilizado en carbón, comida, edificio, sustancia química, agua y electricidad e industria de la metalurgia.
Principio de funcionamiento
Transportador de correa de goma enlistonado flanco acanalado pendiente
La sección del cargamento horizontal que una rueda de la desviación dobla la correa en la alimentación del material a granel ocurre en una trayectoria de la alimentación sobre todo horizontal, donde la correa de la pared lateral es apoyada cargando las ruedas locas del impacto. La alimentación del material transportado se puede alcanzar por la alimentación directa desde una tolva, sobre un canal inclinado, una correa de alimentación o una polea de alimentación. La selección de la estación de alimentación óptima depende de las propiedades del material a granel y de la velocidad de la correa del transportador vertical. Los filamentos ascendentes y hacia abajo se embalan de la parte inferior al top. Las subestructuras o los rodillos de ayuda no son necesarios en esta sección.
La sección vertical lleva sobre una curva de la desviación en la sección horizontal de la descarga. La curva de la desviación se compone de varias altas poleas de la especificación. Estas poleas experimentan la carga vectored de desviar la tensión de la correa de vertical a horizontal.
En la polea impulsora, se descarga el material a granel y la correa se vuelve al filamento que va trasero. Dependiendo de las propiedades materiales a granel, la polea impulsora es seguida por una rueda del batidor para la limpieza de la correa en el lado de vuelta. El batidor es automotor. El material que falla de la correa entra el canal inclinado principal de la entrega. Las ruedas laterales de la desviación dan vuelta a la correa del horizontal de nuevo a la vertical.
Podemos elegir el más conveniente la máquina según requisitos de cliente.
1. ¿Cuál es el material transportador y sus características físicas? por ejemplo la densidad a granel, el tamaño de alimentación, la temperatura, el mositure etc. contento.
2. ¿Cuál es la capacidad de proceso del transportador?
3. ¿Cuál es el ángulo de inclinación del transportador?
4. ¿Cuál es la altura de elevación (distancia entre la entrada y el mercado)?
5. ¿Cuál es la longitud de la sección horizontal?
