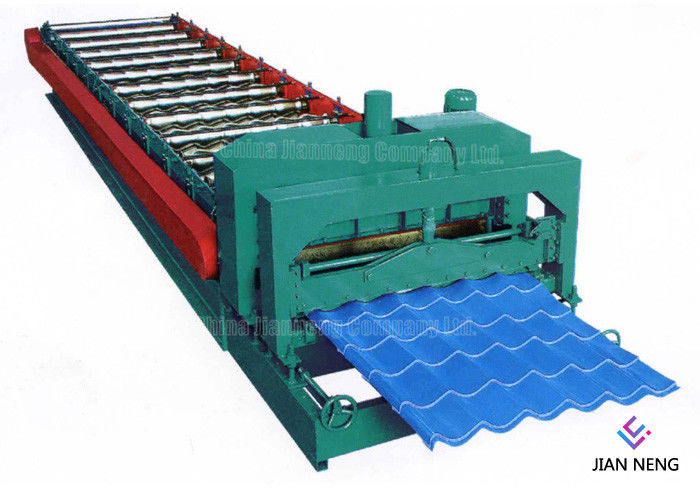

La máquina de la techumbre del metal de IBR y la hoja trapezoidal del tejado laminan la formación de la máquina
Descripción y uso:
El panel del tejado hecho por nuestra techumbre del metal que forma la máquina tiene aspecto hermoso y color brillante.
El acero coloreado es ampliamente utilizado en el edificio: los almacenes en grande acero-estructurados, plantas, estupendas
mercados, centros comerciales, mercados comerciales, estadios, pueblos del día de fiesta, sanatorios, hoteles, chalets, residencias, y diferentes tipos de invernaderos. Cuál es más, el equipo se puede diseñar y fabricar como peticiones de los clientes.
Teja esmaltada, teja de tejado, teja de tejado del metal; teja de tejado de acero; teja del acero del color; teja esmaltada color; teja de la onda; hoja de acero de la techumbre; el panel del tejado del metal; el panel de acero del tejado; revestimiento de la pared del tejado; revestimiento del tejado; revestimiento de la pared
El fluir del trabajo:
Decoiler --- Guía de Fedding --- Cubierta de la película --- Formación del rollo --- El presionar --- Corte-a-longitud --- Funcione con hacia fuera la tabla
Especificación/parámetro técnico
A. General
| Material conveniente |
Q235 o equivalente |
| Grueso material |
0.25-0.8 milímetros |
| Anchura material |
914, 1000, 1200, 1220 o 1250, según el dibujo |
| Dimensión |
Los cerca de 5.9*1.3*1.1m (L*W*H), según el dibujo |
| Espacio de funcionamiento |
El cerca de 15.9*2.8m (L*W), según el dibujo |
|
Longitud de
la hoja
|
Usted puede fijar la longitud según su necesidad.
Es controlada por el PLC
cuál puede asegurar la exactitud de ±1mm.
|
| El cortar |
Automáticamente parada y corte cuando se trata del sistema
longitud.
|
B. Components Details
| Material del rodillo |
Acero del alto grado 45#. Galjanoplastia de cromo dura, 0.05m m. |
| Marco principal |
acero 350#. Más estable y ninguna sacudida. |
| Placa media |
16m m. Utilizamos placas más gruesas para asegurar estabilidad
de nuestros productos.
|
| Formación de pasos |
11-16, según el dibujo. |
| Material del eje |
Φ70 milímetro, acero del alto grado 45#. |
|
Tratar proceso: moderando el torneado del final,
alta rigidez, dura deformar.
|
|
El cortar
Material de la cuchilla
|
Cr12, dureza HRC60-62. |
| Tratar proceso: calor - tratamiento - corte plano del electrodo del alambre de la abrasión. |
C. Electric Components
| Poder conveniente |
380V, 50 herzios, fase 3 o según su necesidad. |
| Pantalla |
pantalla táctil de 7 pulgadas, fácil actuar. |
| PLC |
Delta DVP 14ES |
|
bien-adaptado a las diversas condiciones, tales como humedad,
disturbio electromágnetico.
|
| Convertidor de frecuencia |
DeltaVFD- M. Tiene la ventaja del retraso antes de cortar,
para asegurar la exactitud de la longitud (±1mm,
mejore lejos que el estándar industrial ±3mm).
|
|
Longitud
Dispositivo de la medida
|
Omron, hecho en Japón. |
| Ofrece con alta exactitud y estabilidad. |
Característica y ventajas:
La máquina de la techumbre del metal de IBR y la hoja trapezoidal del tejado laminan la formación de la máquina
1. Rodillo antioxidante: La máquina del CNC equipada, plateado con el cromo duro .to de 0.05m m protege la superficie shiniing y fuerte
2. Tratamiento térmico: Tratamiento térmico para que marco de corte quite la tensión de acero, para evitar dureza de deformation.and 60 grados.
3. Cuchilla de cortador: Acero del molde Cr12 con el tratamiento apagado, tiempo de la larga vida.
4. Alta precisión: los ejes para los rodillos son equipados por la máquina de pulir. Los rodillos son CNC procesados para asegurar funcionamiento de la precisión.
PLC de 5 .automatic: PLC introducido de Mitsubishi con la pantalla táctil, inversor, transformador.
6. sistema de conducción potente: tren grande de la pulgada, o sistema de conducción de la caja de engranajes.
6. Servicios excelentes: El técnico puede ser enviado a su fábrica para instalar la máquina y para entrenar a sus trabajadores. Servicios de Lifttime para nuestras máquinas.
