Datos del producto:
Pago y Envío Términos:
|
Grueso material: | 0.2-0.8m m | materia prima: | PPGI, PI, CR, Q235 |
---|---|---|---|
Tipo de Decoiler: | tipo manual o automático | Formación de la estación: | 18 (dependido del dibujo del perfil) |
Material principal de AXIS: | Alto grado 45# | Diámetro de AXIS: | ¢ 75m m |
Velocidad de trabajo: | 0-15 m/min | Material de la cuchilla de corte: | Cr12 |
Alta luz: | cold roll forming machine,steel rolling machine |
Rollo de la hoja de acero que forma el trapezoide del SOLDADO ENROLLADO EN EL EJÉRCITO IBR de la máquina PPGI, prensas de batir de la hoja del tejado
Descripción y uso:
1. Rollo de acero automático del tejado que forma la máquina con la cuchilla de corte Cr12 por el sistema de control del PLC de Siemens
2. Rollo de la hoja de la techumbre que forma la máquina con la velocidad 0 - los 20m/minuto para el material de construcción
3. Rollo acanalado del tejado que forma la máquina con la impulsión de cadena y el transductor de PANASONIC
4. Rollo de acero del panel del tejado de teja que forma la máquina con el sistema de control hidráulico para automotriz
5. rollo de alta velocidad del panel del tejado del metal de 380V 50Hz que forma la máquina con el sistema de control hidráulico
Especificación/parámetro técnico
Artículo | Rollo de la hoja de acero que forma el trapezoide del SOLDADO ENROLLADO EN EL EJÉRCITO IBR de la máquina PPGI, prensas de batir de la hoja del tejado | |
Material de la bobina | Anchura de la bobina | Por encargo, 1000/1200 /1250 milímetro |
Grueso de la hoja | 0.3-0.8 milímetros | |
Fuerza de producción | 350-500 Mpa | |
Material | PPGI, acero del color, SOLDADO ENROLLADO EN EL EJÉRCITO. | |
Decoiler/Uncoiler | Tipo de Decoiler | Tipo manual o hidráulico o auto |
Peso de la bobina | 5 toneladas | |
Anchura de la bobina | Máximo 1250m m | |
Identificación | 440-530m m | |
O.D | Max.1500mm | |
Tejado de acero que forma la máquina | Formación de estaciones | 13-22 coloca (dependa de perfiles) generalmente: 18 estaciones |
Material del rodillo | 45# acero, revestido superficial con cromo duro de 0.05m m | |
Diámetro del eje | 76m m | |
Material del eje | Acero del alto grado 45# | |
Tipo de impulsión | Transmisión de cadena---16A | |
Piñones | Apagado y negro tratado | |
Formación de velocidad | 0-20m/min | |
La velocidad ajusta | Panasonic VFD | |
Alimentación principal | 5.5KW | |
El cortar | Tipo del corte | Hidráulico Scissor el corte |
El corte muere material | Acero de Cr12Mov, HRC58-62 | |
Poder del corte | 4 kilovatios (estación hidráulica) | |
Tolerancia del corte | 10m+/-1.5m m | |
Codificador | Marca de OMRON | |
Control eléctrico | PLC | Marca de Panasonic |
Inversor | Marca de Siemens | |
Pantalla táctil | Panasonic | |
Tipo de la operación | Pantalla táctil y botón | |
Unidades principales | Schneider | |
Estación hidráulica | Unidades hidráulicas | Marca china famosa |
Tabla del agotamiento | Tipo de la tabla | No tipo simple del poder |
Función | Para apoyar el panel acabado |

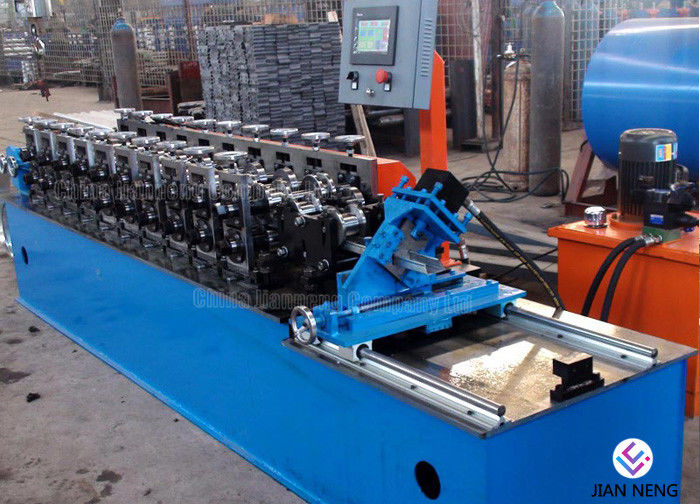

Composición de máquina del rollo de la hoja de acero que forma la máquina, prensas de batir de la hoja del tejado
1. Decoiler -------------------------------------------------- 1 unidad
2. Dispositivo de la cubierta de la película --------------------------------- 1 unidad
3. guía de alimentación ------------------------------------------ 1 unidad

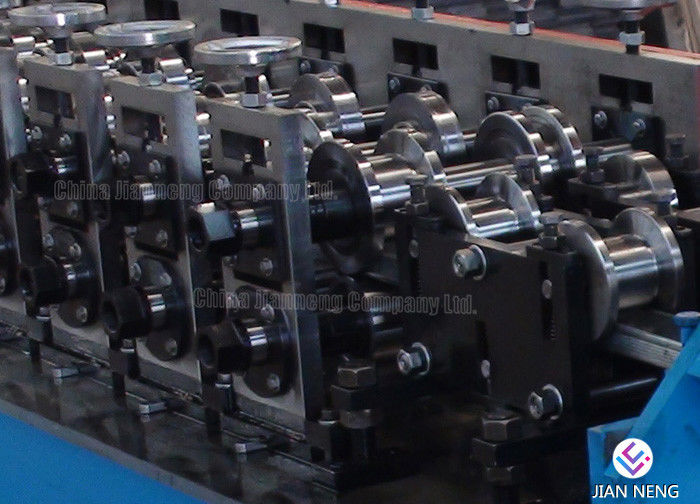

4. Rollo principal que forma la máquina --------------------------- 1 unidad
5. Dispositivo de presión hidráulico --------------------------- 1 unidad
6. Dispositivo hidráulico del corte ------------------------------ 1 unidad

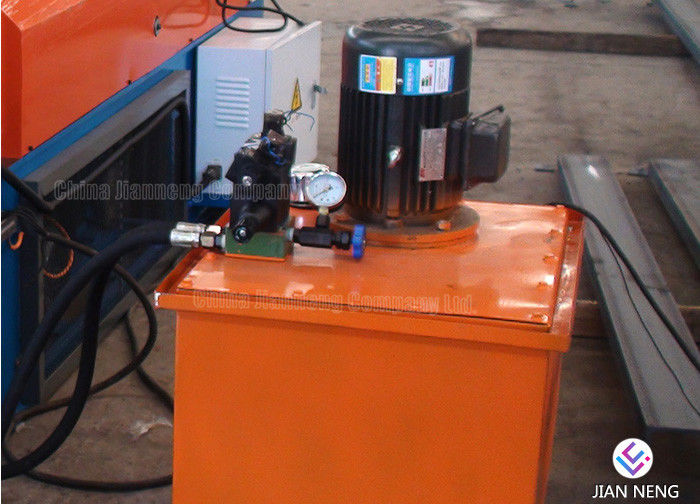

7. Estación hidráulica ---------------------------------------1 unidad
8. Control informático del PLC ---------------------------------1 unidad
9. Tabla de la salida ----------------------------------------------1 unidad
El trabajo sigue:
Decoiler --- Guía de alimentación --- Cubierta de la película --- Formación del rollo --- El presionar --- Corte-a-longitud --- Funcione con hacia fuera la tabla
Característica y ventajas:
Rollo de acero acanalado teja esmaltado de la hoja de la techumbre que forma MachineWith 18 estaciones de formación

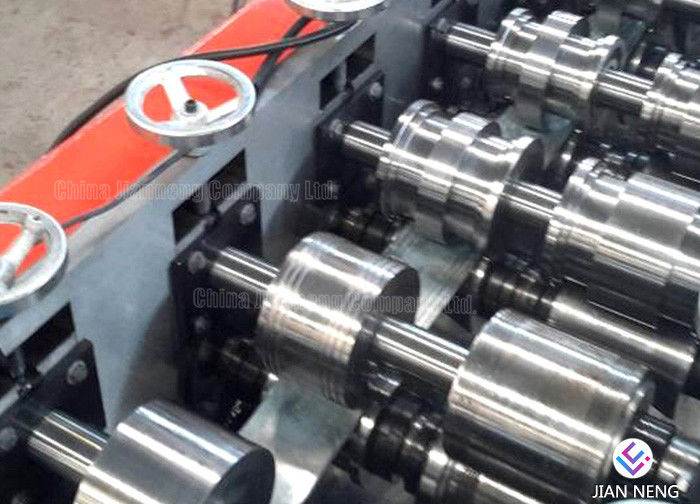

1. Rodillo antioxidante: Máquina del CNC equipada, plateado con cromo duro de 0.05m m para proteger la superficie shiniing y fuerte
2. Tratamiento térmico: Tratamiento térmico para que marco de corte quite la tensión de acero, para evitar dureza de deformation.and 60 grados.
3. Cuchilla de cortador: Acero del molde Cr12 con el tratamiento apagado, tiempo de la larga vida.
4. Alta precisión: los ejes para los rodillos son equipados por la máquina de pulir. Los rodillos son CNC procesados para asegurar funcionamiento de la precisión.
PLC de 5 .automatic: PLC introducido de Mitsubishi con la pantalla táctil, inversor, transformador.
6. sistema de conducción potente: tren grande de la pulgada, o sistema de conducción de la caja de engranajes.
6. Servicios excelentes: El técnico puede ser enviado a su fábrica para instalar la máquina y para entrenar a sus trabajadores. Servicios de Lifttime para nuestras máquinas.
