Tejado del metal del canal del techo del perno prisionero de la mampostería seca que forma la pista de los remaches metálicos de la máquina C U

Rollo del canal del techo del perno prisionero de la mampostería seca que forma la máquina, rollo de la pista de los remaches metálicos de C U que forma la máquina





Especificación/parámetro técnico



(1) decoiler hidráulico 5T

• Anchura de acero de la bobina: 550 milímetros;
• Diámetro interno de la bobina: variable, from380 milímetro a 520 milímetros
• Hacia fuera diámetro máximo: 1200m m
• Peso máximo de la bobina: 5T
• Poder del motor principal: 5.5KW



(2) rollo principal que forma la máquina

• Material del rodillo: Gcr15, apagando el treamtment, HRC58-62
• Diámetro del eje: material de ¢70mm: SAE1045 con el temple
• Cambie el tamaño ruedan a mano
• Para evitar accidentes, las piezas conducidas serán cubiertas con la cubierta protectora



(3) estructura de la máquina

• Soldadura frameby principal de la placa de acero
• Estructura de la máquina: corte del Alambre-electrodo
• Por la cadena

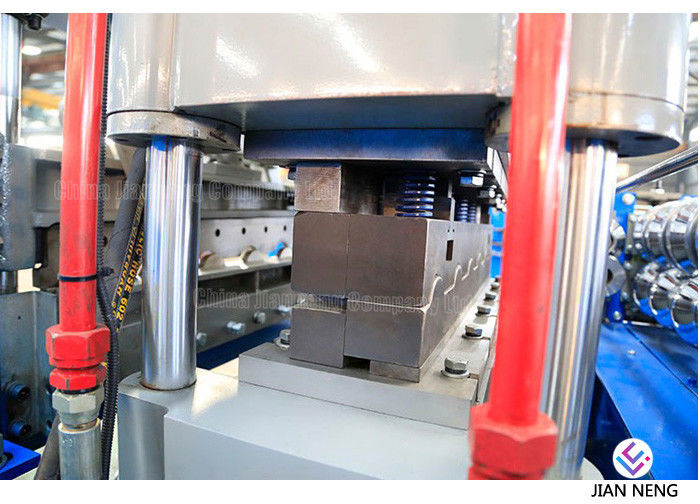

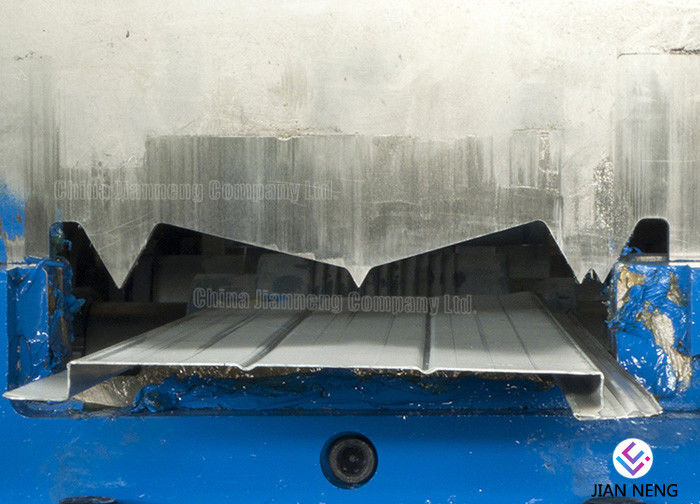

(4) sistema del corte de la pista

• Adopte el corte hidráulico
• El cortar después de formar: Corte la hoja después del rollo que forma a la longitud requerida
• Material de la cuchilla: Cr12, dureza de 58-62 HRC
• Poder del corte por hidráulico, 7.5KW
• Poder servo: 3KW



(5) sistema hydráulico

• Energía hydráulica: 7.5kw
• Presión de funcionamiento: 25Mpa máximo
• Válvula electromagnética: 1 grupo
• Aceite hidráulico: aceite hidráulico 46#



(6) gabinete de control informático

• Ajuste programable de la longitud y de la cantidad del perfil
• Lengua del sistema operativo: Inglés y chino
• Ordenador usado para controlar longitud y cantidad. La máquina cortará automáticamente a la longitud y la cantidad de la parada cuando sea necesario se alcanza
• PLC: Panasonic o customerization

Componentes principales del rollo del canal del techo del perno prisionero de la mampostería seca que forma la máquina, rollo de la pista de los remaches metálicos de C U que forma la máquina



No.	Nombre	Unidad	Qty
1	Decoiler	Sistema	1
2	Dispositivo de la cubierta de la película	Sistema	1
3	Guía de alimentación	Sistema	1
4	Rollo principal que forma la máquina	Sistema	1
5	Dispositivo de presión hidráulico	Sistema	1
6	Dispositivo hidráulico del corte	Sistema	1
7	Estación hidráulica	Sistema	1
8	Control informático del PLC	Sistema	1
9	Tabla de la salida	Sistema	1



El trabajo sigue:



Decoiler --- Guía de alimentación --- Cubierta de la película --- Formación del rollo --- El presionar --- Corte-a-longitud --- Funcione con hacia fuera la tabla



Característica y ventajas:



Rollo del canal del techo del perno prisionero de la mampostería seca que forma la máquina, rollo de la pista de los remaches metálicos de C U que forma la máquina



1. Buena calidad: Tenemos un diseñador profesional y un equipo experimentado del ingeniero. Y la materia prima y los accesorios que utilizamos son buenos.

2. Servicio considerado: proporcionamos el soporte técnico para el toda la vida de nuestras máquinas.

3. Período de garantía: en el plazo de un año desde la fecha de encargar del acabamiento. La garantía cubre todo el eléctrico, mecánico y partes hidráulicas en la línea a excepción de las piezas fácil-gastadas.

4. Operación fácil: Toda la máquina cotrolling por el systerm que controla del ordenador del PLC.

5. Apperance elegante: Proteja la máquina contra moho y el color pintado puede ser modificado para requisitos particulares

6. Precio razonable: Ofrecemos el mejor precio de nuestra industria.
