Lugar de origen:
Hebei, China
Nombre de la marca:
JN
Certificación:
CE ISO
Número de modelo:
Personalizar

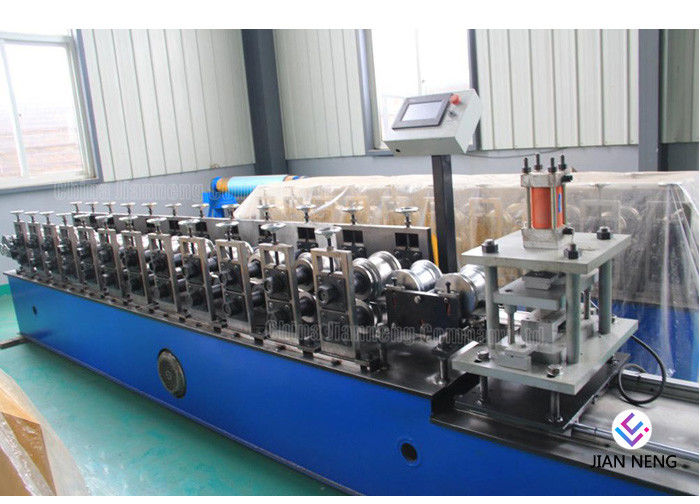

Rollo de la quilla de la luz doble que forma M de trabajo de la velocidad 15 - 25 de la máquina/el perno prisionero y la pista mínimos
Uso:
Los remaches metálicos y el rollo de la quilla de la pista/de la luz que forma la máquina son ampliamente utilizados en diversa fábrica industrial, el edificio civil, el almacén y la fabricación de acero fácil del edificio, y tienen características tales como aspecto agradable y artículo.
Parámetro técnico del rollo ligero de la quilla que forma la máquina:
Nombre de producto | Máquina usada del marco en venta | |||
NO. | Artículos | Parámetros | Observación | |
1 | Material conveniente | Tipo | GI/PPGI/AL | |
Grueso | 0.40-0.80m m | |||
2 | Especificaciones de producto | Longitud | Cualquier longitud | |
Tolerancia de la longitud | ±2mm/6m | |||
3 | Velocidad de trabajo | 15- 25 m/min | Máquina estándar | |
4 | Sistema de control | Transductor de Mitsubishi/de Siemens PLC& | Aduana | |
5 | Poder total | 6KW | ||
6 | Peso total | Sobre 3T | Hasta diseño final |
Componentes de la línea doble galvanizada rollo del canal U de la hoja de acero C de la quilla de la luz que forma la máquina:
No. | Nombre | Unidad | Qty |
1 | Decoiler manual | sistema | 1 |
2 | Máquina de formación principal | sistema | 1 |
3 | Sistema de control del PLC | sistema | 1 |
4 | Estación de la pompa hydráulica | sistema | 1 |
5 | Corte del poste | sistema | 1 |
6 | Motor eléctrico | sistema | 1 |
7 | Tabla de la salida | sistema | 1 |
Uso: Para guardar la forma y la precisión del producto, adopta la estructura soldada con autógena de la hoja, impulsión del reductor del motor, chaintransmission, el rodillo fue cromado que puede mantener la superficie de la placa del moldeado lisa y no fácil ser marcado cuando está trabajando la característica: Asegure la estabilidad, la precisión y el curso de la vida.
No. | Parámetro principal del canal del techo c que forma la máquina | |
1 | Longitud de la parte principal | 3000*800*1400m m |
2 | Peso de la parte principal | Cerca de 3 t |
3 | Voltaje | 380V/50HZ3Phase (como petición del cliente) |
4 | Fijador del rodillo | Columna de la guía |
5 | Capítulo |
Placa media soldada con autógena Tipo de marco conmemorativo del arco |
6 | Grueso del capítulo | 25m m |
7 | Conduzca el modo | Engranaje o cadena |
8 | Material de rodillos | acero 45# con el temple |
9 | Material de ejes | acero 45# con el temple |
10 | Diámetro de ejes | φ40mm |
11 | Número de rodillos | 10 rodillos |
14 | Alimentación principal | 3kw (reductor de velocidad Cycloidal del engranaje planetario) |
Flujo de funcionamiento de máquina
Decoiler--- Alimentación---- Formación del rollo ---- El cortar ---- salida
Detalle de empaquetado del perno prisionero y del rollo de la pista que forman la máquina:
1. Un envase de los 40ft para cargar una máquina determinada con el decoiler manual;
2. El conjunto limpió el aceite anti del moho, regulador del PLC cubierto por la película de la espuma;
3. los recambios y algunas pequeñas piezas embalaron en caja plástica de los útiles;
4. Todos los componentes fijados por el alambre de acero con el envase.
Productos principales del rollo que forman la máquina:
